X射線測厚儀利用X射線穿透被測材料時，X射線的強度的變化與材料的厚度相關的特性，從而測定材料的厚度，是一種非接觸式的動態計量?jì)x器。適用于生產中連續或抽樣測量鋼板、帶鋼、薄膜、紙張、金屬箔片、涂層等材料厚度的精密測量?jì)x器。
- X射線測厚儀
【X射線測厚原理】
對于X射線，在其穿透被測材料后，射線強度I的衰減規律為式中：
I ———入射射線強度；
μ———吸收系數；
h———被測材料的厚度。
當μ和I0一定時，I僅僅是板厚h的函數，所以測出I就可以知道厚度h。
X射線測厚儀原理是根據X射線穿透被測物時的強度衰減來進行轉換測量厚度的，即測量被測鋼板所吸收的X射線量，根據該X射線的能量值，確定被測件的厚度。由X射線探測頭將接收到的信號轉換為電信號，經過前置放大器放大,將信號傳
輸到中央處理器(PLC)，經過一些列復雜算法，再由專用測厚儀操作系統轉換為顯示給人們以直觀的實際厚度信號。
X射線源輻射強度的大小，與X射線管的發射強度和被測鋼板所吸收的X射線強度相關。
在厚度一定的情況下，X射線的能量值為常量。當射線高壓電源開啟，X射線將從X射線源和探頭之間的被測鋼板中通過，被測鋼板將一部分能量吸收，剩余的 X射線被位于X射線源正上方的探頭接收，探頭將所接收的X射線轉換為與之大小相關的輸出電壓。如果改變被測鋼板的厚度，則所吸收的X射線量也將改變，這將使探頭所接收的X射線量發生變化，檢測信號也隨之發生相應的變化。

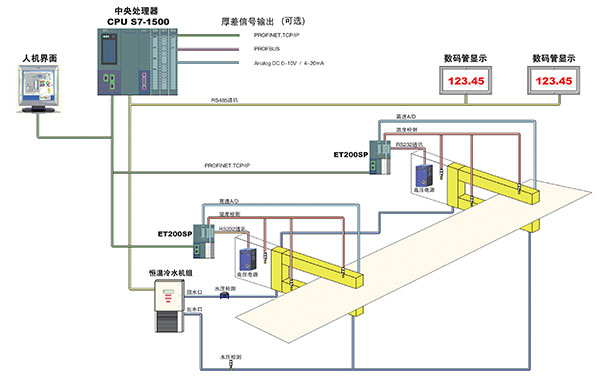

【系統架構】
【設備選型】
1、簡易型
此款產品功能有在線測量，簡單邏輯運算。直觀了解當前板材的質量以及厚度信息，主要適用于帶材出廠前檢測，監控。
2、普通型
普通型為性?xún)r(jià)比較高的一款，在線測量，趨勢記錄，歷史查詢功能一應俱全，全新的機架設計讓可靠性增加的同時更加美觀，可與AGC系統信號對接，形成閉環控制系統。
3、全面型
全面型為高端機型，集合了防護，性能為一體的設計理念，在響應速度與精確度上有了質的飛躍，讓您的產品質量有更大的提升。
