薄膜瑕疵在線檢測系統用于檢測各類薄膜產品在生產過程中表面出現的污點、蚊蟲、孔洞、雜質等常見缺陷,系統可以在生產過程中及時的發現產品表面出現的疵點信息，實時反映生產線表面的缺陷信息，并進行瑕疵分類處理，完全取代人工肉眼進行瑕疵檢測。大大的節省了生產成本，提高了生產效率，保證了薄膜的質量。
- MVC薄膜表面瑕疵在線檢測系統
【產品背景】
在薄膜的實際生產過程中，由于各方面因素的影響，薄膜表面會(huì )出現諸如孔洞、蚊蟲、黑點、晶點、劃傷、斑點等瑕疵，嚴重影響了薄膜的質量，給生產商帶來了不必要的損失。人眼往往不能及時準確的判斷出瑕疵，MVC薄膜表面瑕疵缺陷檢測系統能在線對生產過程中產生的表面缺陷瑕疵進行高速、精確的檢測，顯示和識別薄膜表面上的所有表面缺陷。能檢測分別出直徑 0.01mm-2mm的臟污點、條紋、破損、邊緣裂縫、皺折、暗斑、亮斑、邊緣破損、黑點疵點、毛發，蚊蟲，等常見表面缺陷。強大的表面缺陷模式識別功能，根據表面缺陷的特征，在報警的同時，會(huì )指出導致該表面缺陷的設備、工藝問題所在，指導工人及時處理，從而有效的節約了生產成本、提高了產品質量。因此薄膜瑕疵在線檢測系統成為高速薄膜生產線中不可或缺的檢測設備。

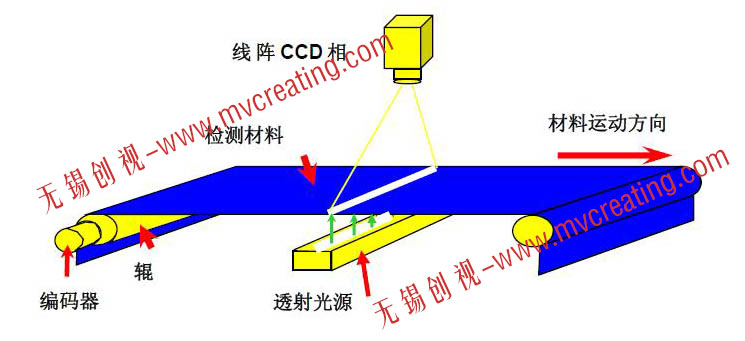

【檢測原理】
生產線正常生產時，高亮的LED線性聚光冷光源采用透射的原理照射在生產線表面（對于不透明的薄膜產品采用反射的檢測原理），通過架設在生產線上的線陣相機進行實時同步掃描，同時系統將相機采集到的薄膜圖像通過MVC圖像處理系統軟件進行瑕疵識別處理。由于瑕疵圖像的灰階與正常產品的灰階存在明顯差異，從而使系統能夠發現瑕疵，同時對瑕疵進行有效的判定、分類進行后續處理。

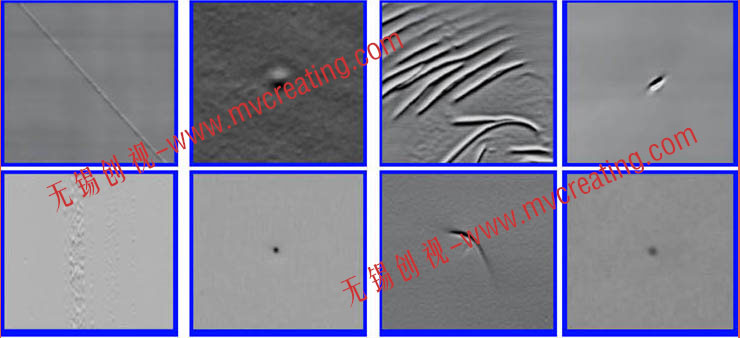

【瑕疵圖片】
【技術指標】
| 檢測對象 | 保護膜、涂布膜、光學膜、鋰電隔膜、食品包裝膜 |
| 檢測幅寬 | 適應任意幅寬（根據生產線寬度進行定制） |
| 檢測速度 | MAX：600m/min |
| 檢測精度 | 0.1mm*0.1mm |
| 缺陷類型 | 晶點、線條、黑點、蚊蟲、孔洞、劃傷等常見缺陷 |
| 測寬精度 | 產線無縱向偏移時誤差≤3mm |
| 缺陷標識 | 自動聲光報警，同時在系統界面顯示當前缺陷的具體圖像及信息 |
| 歷史記錄 | 記錄每一卷薄膜缺陷的總數，分布的位置、大小、面積等信息 |
【成功案例】
PET薄膜檢測系統現場
